輸電線路智能多目視頻監控裝置
產品名稱：輸電線路智能多目視頻監控裝置
產品型號：TLKS-PMG-100BM
產品類別：輸電線路在線監測系列
產品備注：推薦新產品-輸電線路智能多目視頻監控裝置
一、產品概述
電網公司提出了對跨越高速鐵路、高速公路、重要輸電通道區段的監控管理要求，探討防止電力線路免遭外力破壞、桿塔傾斜、防盜等的對策方案，遏止各類因素導致的事故，確保電網的安全運行，成為線路管理和維護單位急需解決的問題。同時傳統的無線視頻監控裝置由于對施工現場缺乏智能預警的功能,智能可視化巡視裝置，可以解決不能及時發現的外力破壞、桿塔傾斜、防盜預警等問題，大幅降低由此引起的停電事故，減少由此帶來的經濟損失，同時更加合理有效的配置人員，保障線路的安全運行。

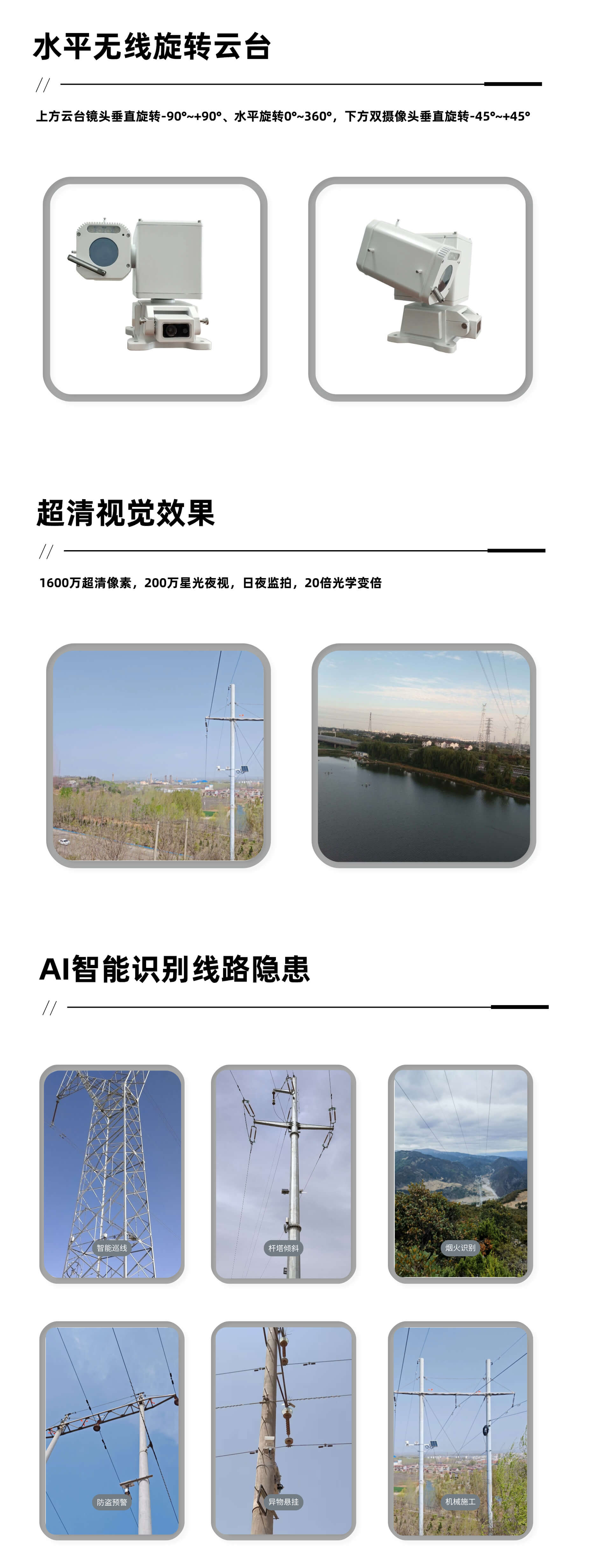

輸電線路智能多目視頻監控裝置，搭載水平360°、垂直+90°旋轉全向云臺攝像頭，成就全景視野監視，實時視頻瀏覽，三攝視頻，無論日夜，任何視角，即點即看，適配輕量級、低功耗AI算法，實現線路通道隱忠及桿塔本體缺陷的前端智能識別。
二、產品功能
◆采用工業級高清雙側兩目攝像機及云臺攝像機一體化設計；
◆雙側線路通道同時擁有白天和夜視兩個鏡頭，能夠24小時采集高清全彩圖像數據；
◆雙側攝像頭角度均支持手動調節，支持垂直方向調節，以便適應上下坡的安裝環境；
◆監測白天的線路通道攝像機像素不低于1600萬，圖像分辨率不低于4608×3456；
◆監測夜晚的線路通道攝像機采用1/1.8星光級相機，像素不低于200萬，圖像分辨率不低于1920×1080；
◆云臺攝像機，光學變倍攝像機像素不低于200萬，圖像分辨率不低于1920*1080，光學變倍數≥20倍；
◆抗電磁干擾能力強，適合電力行業等復雜環境；
◆低功耗設計，支持寬電壓輸入，適合太陽能供電；
◆高溫70℃，低溫-40℃；防護性能滿足IP66；
◆支持國網、南網傳輸協議，監拍裝置可內置安全加密芯片，實現對數據的加密傳輸，保障數據的安全性；
三、技術參數
|
名稱
|
技術指標
|
|
圖像傳感器
|
1/1.8" CMOS
|
|
自動控制5A
|
自動白平衡、自動聚焦、自動曝光、自動降噪、自動對比度增強
|
|
AI智能分析
|
支持施工機械識別（吊車、塔吊、挖掘機等）、異物懸掛、煙火識別
|
|
接入?yún)f(xié)議
|
南網、國網傳輸協議
|
|
視頻壓縮
|
H.264
|
|
數據存儲
|
自動手動錄像，支持TF卡
|
|
通信
|
持WIFI、北斗、4G全網通、
|
|
數據加密
|
可支持硬件加密（選配）
|
|
重量
|
5KG【不含太陽能板、電池】
|
|
電源
|
DC9-18V
|
|
在線靜態功耗
|
<0.5W
|
|
在線采集功耗
|
<5W （視頻拉流、錄像、4G傳輸）
|
|
在線轉動功耗
|
<15W（視頻拉流、錄像、4G傳輸、云臺控制）
|
帶測溫型
|
圖像傳感器：1/3"CMOS
|
像素：200萬像素1920(H)×1080(V)
|
鏡頭倍數：20倍光學變倍
|
鏡頭焦距：3.5mm/7mm
|
視場角：50.0° (H) ×37.2° (V)，63.6°(D)
|
顯示分辨率：256×192
|
偽彩模式：支持白熱、黑熱、融合1、彩虹、融合2、鐵紅1、鐵紅2等15種模式
|
畫中畫型
|
白天：1600萬像素4608(H) x3456(V)
|
夜晚：1/1.8" CMOS 200萬像素1920(H) ×1080(V)
|
手動速度：水平0-20°/S；上下 0-20°/S
|
預置位速度：水平 20° /S;上下20° /S
|
水平角度：360°連續
|
垂直角度：-90°~90°
|
紅外距離：50m
|

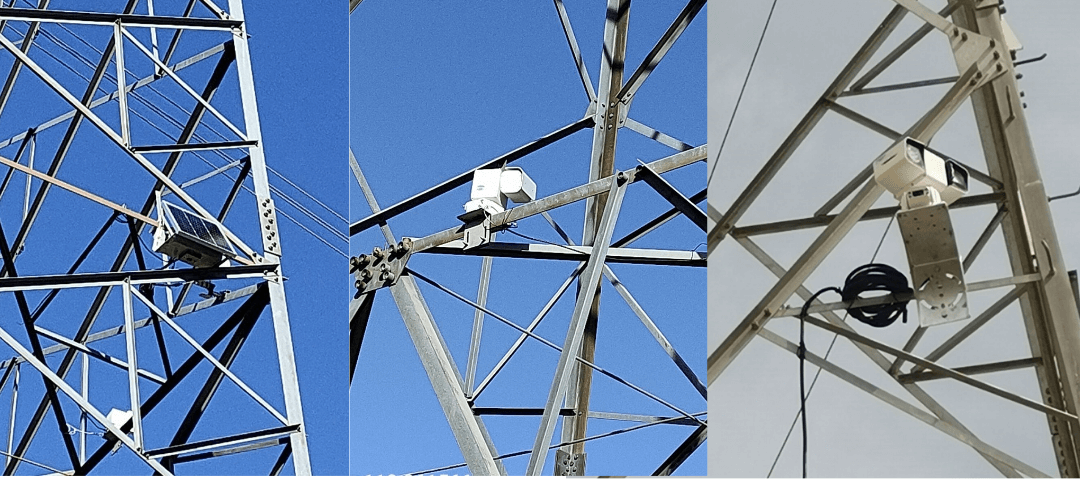

四、工程案例：
